Magnetic Loop - 40mW6NBC
(Epicenter Loop) - 1.Versuch
Es gibt sehr viele Informationen zu Magnetischen Antennen. Die Beschreibungen von John Portune (W6NBC) aus Kalifornien inspirierten mich, einfach einmal eine solche Magnetic Loop aus einfachsten Baumarktartikeln selbst aufzubauen und zu testen.
https://w6nbc.com
https://www.youtube.com/watch?v=mDL6dea_aZk

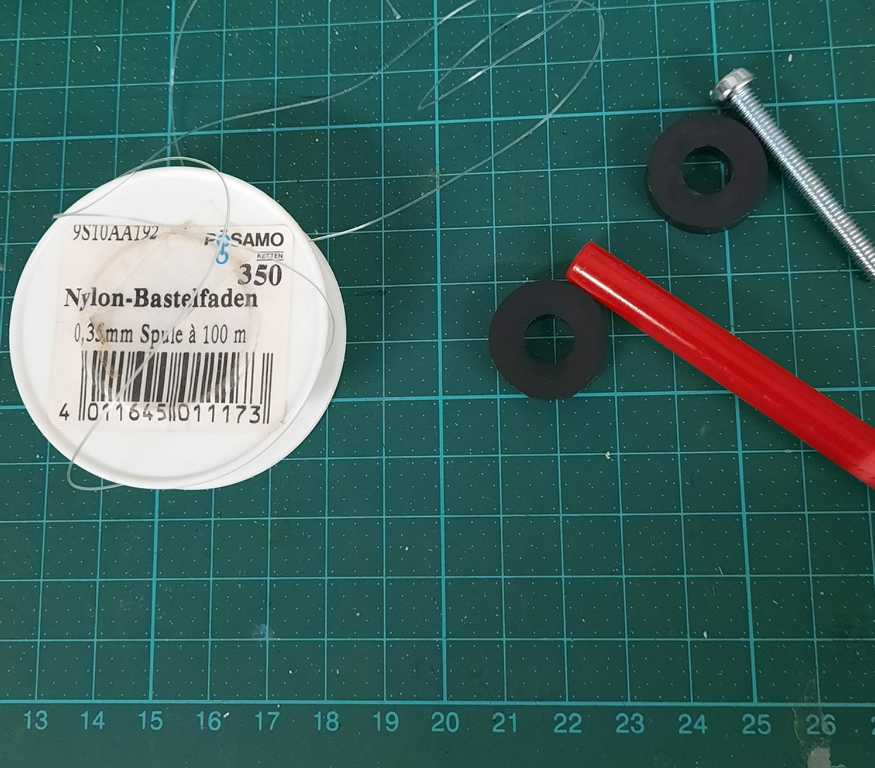

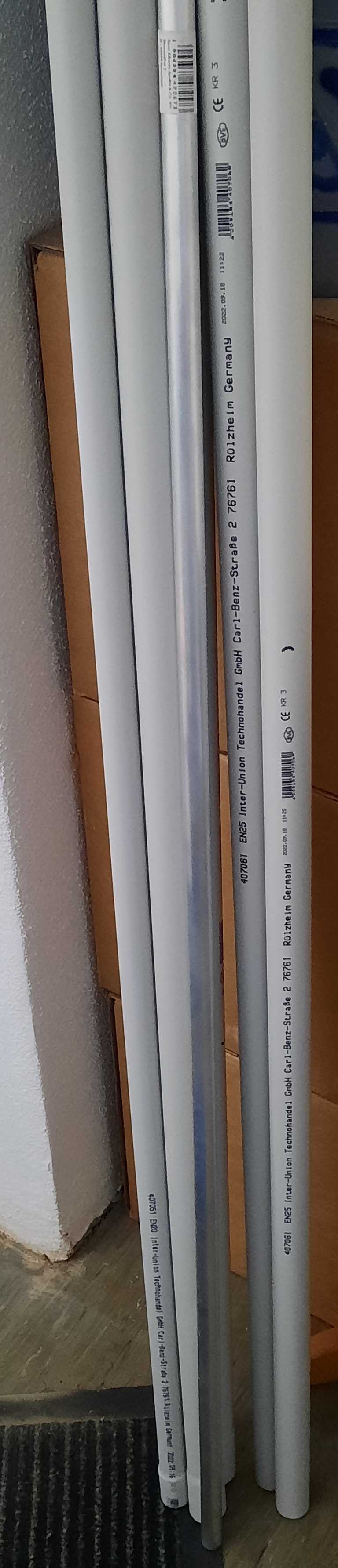

Nachdem das benötigte Material Ø25mm PVC-Elektroinstallationsrohre, Ø20mm PVC-Elektroinstallationsrohr für den "Slider"-Kondensator innerhalb des oberen PVC-Rohres,Alufolie aus dem Haushalt, Nylon-Schnur, 4 x Ø15mm Alurohre für die Gamma-Match-Einspeisung, Eckverbinder 90° für die 25mm Rohre, Schrauben, Muttern besorgt waren,startete der Aufbau.
Vorweg:
Der Aufbau sieht leichter raus, als es in Wirklichkeit ist.
Sehr wichtig dabei ist, daß man alle Übergänge mit möglichst geringen Widerständen ausführt.
Ursprünglich wollte ich das etwas dickere, breite Alu-Klebeband (Trittschalldämmung) verwenden, ich stellte aber fest, daß es an der Oberfläche nicht leitete, da wohl eine dünne Isolierschicht/Lack etc. aufgetragen ist, daher die Entscheidung aber die bekannte Alufolie.Optimiert werden kann diese Antenne sicherlich durch Biegen von Kupferrohren, aber gerade dieser einfache und schnelle Aufbau mittels gerader PVC-Rohre ist ja der Grund für diese Quadratförmige Loop.

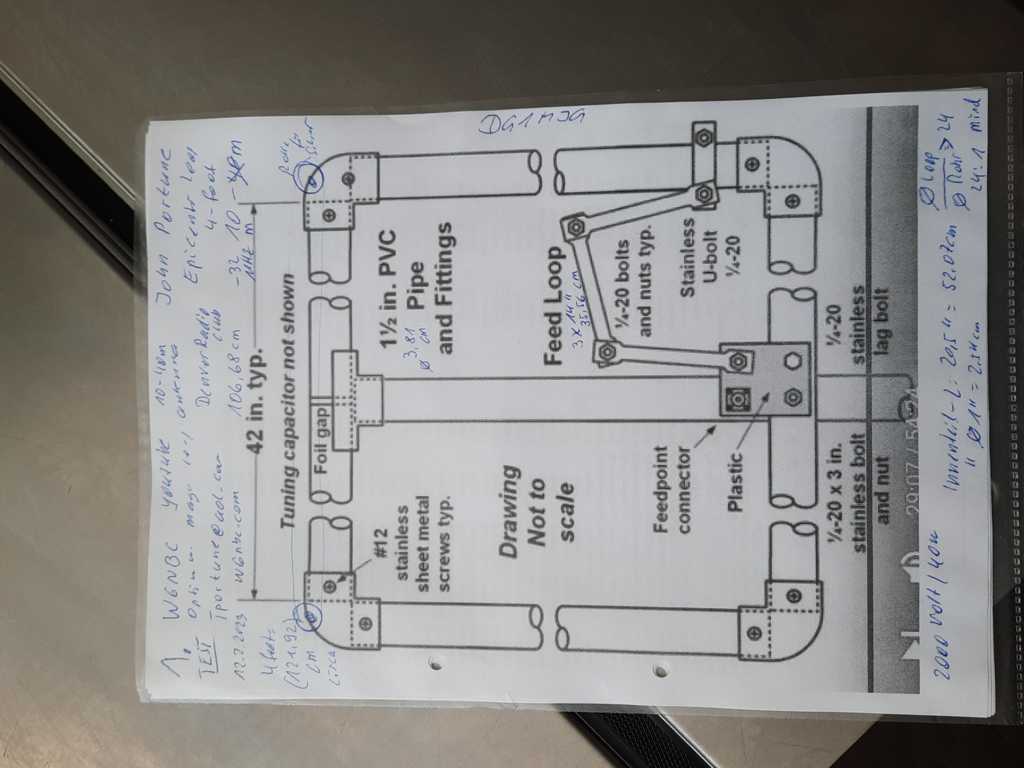

Die Länge eines dieser vier gerade PVC-Rohrstücke beträgt: 42-inch was ca. 106,68cm beträgt.

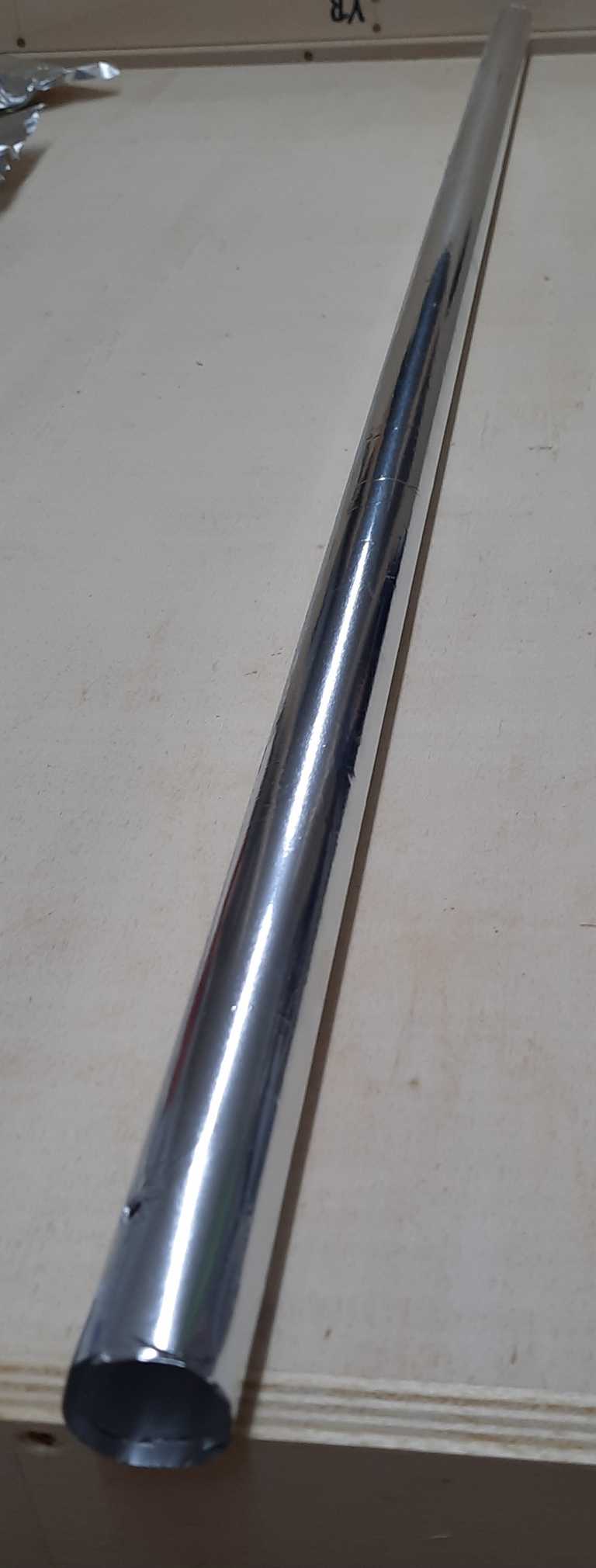

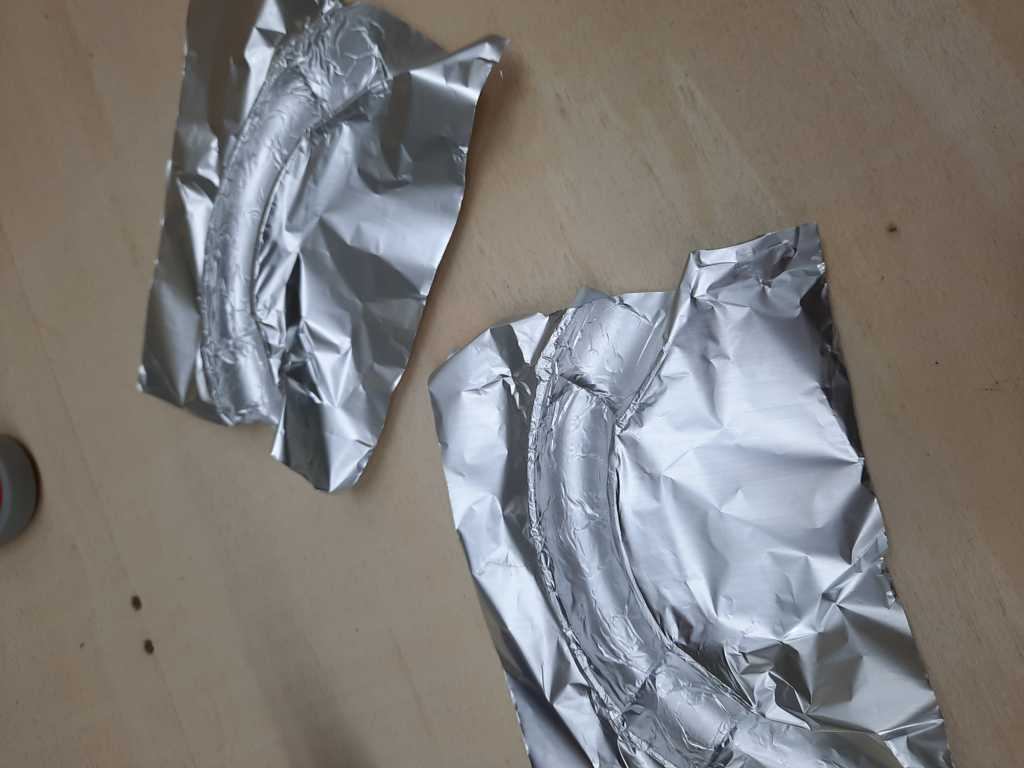

Die vier 90°-Eckverbinder sägt man längs auf und klebt innen das Aluband schön leitend ein. Die vier geraden Röhren umwickelt man mit Alufolie und klebt nur das letzte Stück bisschen aneinenader damit es sich nicht aufrollt. Diese kontaktieren dann über die aufgesetzen Eckstücke miteinander.

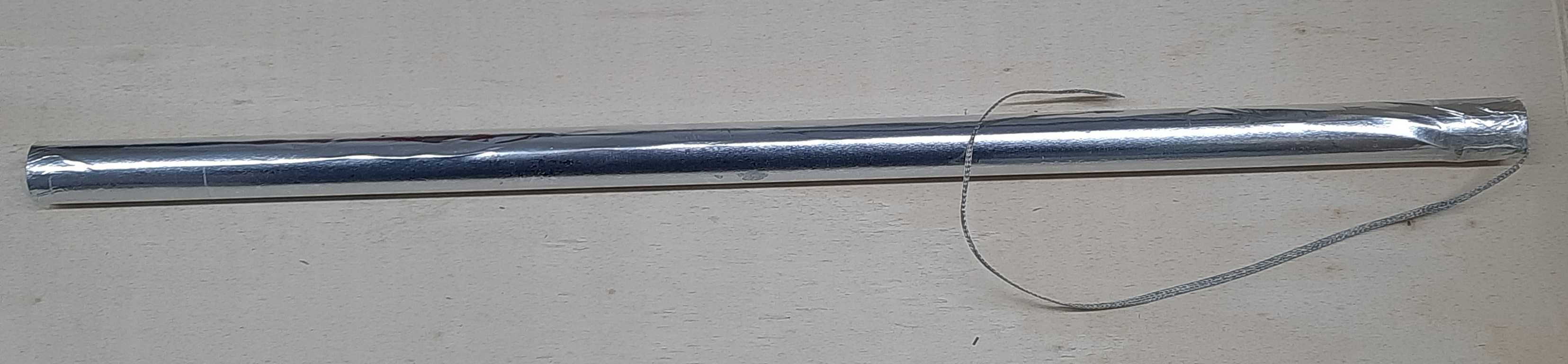

Beim oberen Rohrstück wird ein ca. 2-2,5cm breites Stück Aluumwickelung abgeschnitten, welches dann als Isolator dient. Innerhalb des oberen Ø25mm PVC-Rohres befindet sich ein ca. 1/2 so langes Ø20mm PVC-Rohr, ebenfalls mit Alufolie längst sauber umwickelt und am linken und rechten Ende befestigt man die Nylonschnur, welche dann links und rechts beim Winkelstück nach oben durch einen Schlitz herausgeührt wird, um das kapazitive kleinere Innenrohrstück nach links oder rechts von außen zu verschieben.
Damit wird die Resonanzfrequenz eingestellt, was sicherlich etwas gewöhnungsbedürftig ist - aber es funktioniert !

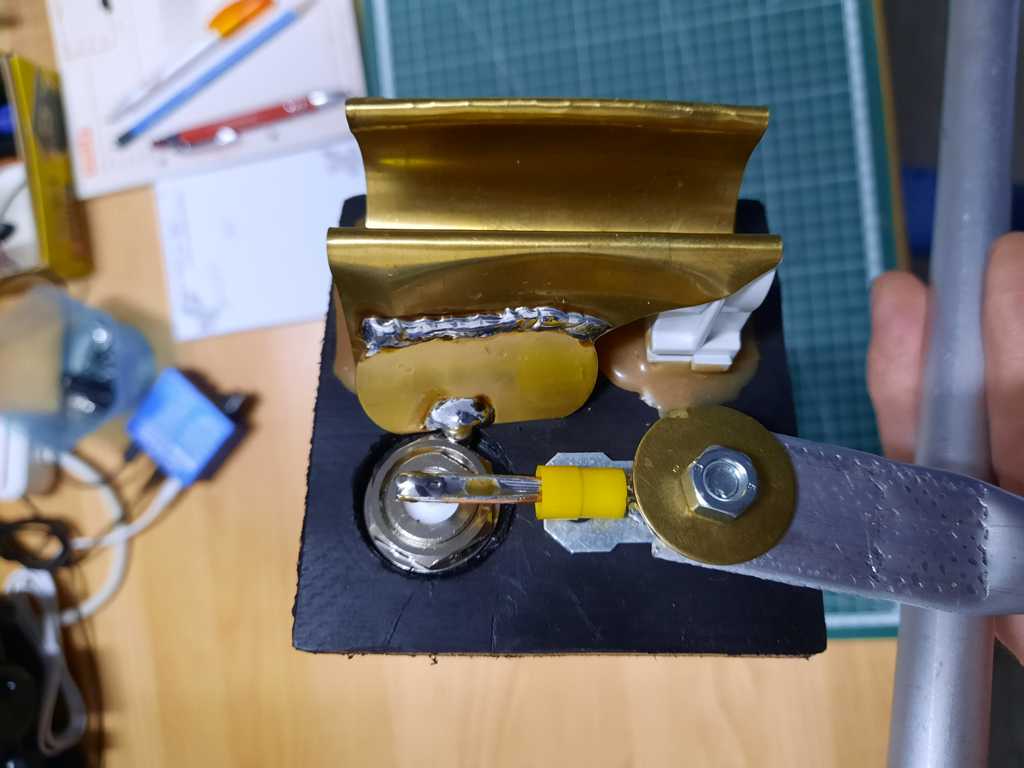

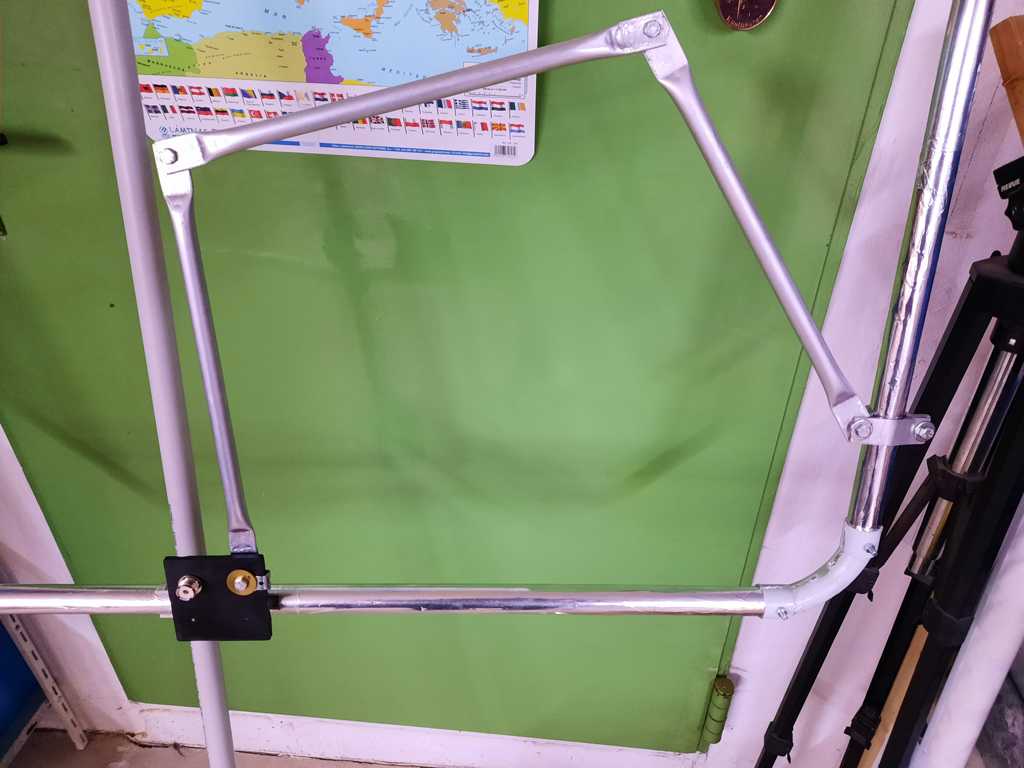

Die Einspeisung der Magnetic Loop erfolgt unten. Das Koaxkabel wird an die PL-Buchse angeschraubt. Der Mantel (Masse) wird dort gleich auf den Rahmen mit Alufolie kontaktiert, der Innenleiter geht über die 3x Alurohre mit angequetschten Enden samt Schraubverbindungen rüber auf den seitlichen Rahmen mit einer Feststellklemme/Schelle.
Diese Gamma-Match-Anpassung ist ein sehr einfacher stabiler Aufbau benötigt daher keine Koppelschleife.Herr Portune hat den Aufbau der Antenne in seinen Videos sehr ausführlich in Bezug auf die Optimierung erklärt.'Die Antenne selbst ist durch diesen Aufbau sehr leicht, kann einfach auf ein Stativ aufgesteckt werden und meine ersten Messungen und Versuche zeigten ein gutes Resultat.
Für das 80m-Band müsste man eine ähnliche Loop bauen mit: 8-feet (2,4384m) - 4-inch (10,16cm Rohre)Für das 160m-Band wäre diese Loop dann schon: 16-feet (4,8768m) - 8-inch (20,32cm Rohre!)Der Tuner dieser Antenne ist als RF-Autotransformer ausgeführt.
Bei meinen Versuchen habe ich mir eine Skala oben auf das Außenrohr vermerkt, bei welcherVerschiebung des Innenrohres (Kapazität) sich welche Frequenz ergibt. So kann ich im gesamten 40m-Band gut arbeiten.
Diese Mag.Loop ist rein für Versuche gedacht und entsprechende Sicherheitsabstände etc. sollten unbedingt eingehalten werden.





|
