Mini lambic magnetic morse paddle

Um wieder CW zu üben entschied ich mich vorerst für die schnelle und einfach Lösung mir die Teile für eine einfache Morse-Paddle-Taste vom 3-D-Drucker auszudrucken und aufzubauen.Die 3D-Druck-Files zum Ausdrucken findet man auf der thingiverse.com -Seite:

https://www.thingiverse.com/thing:1796850

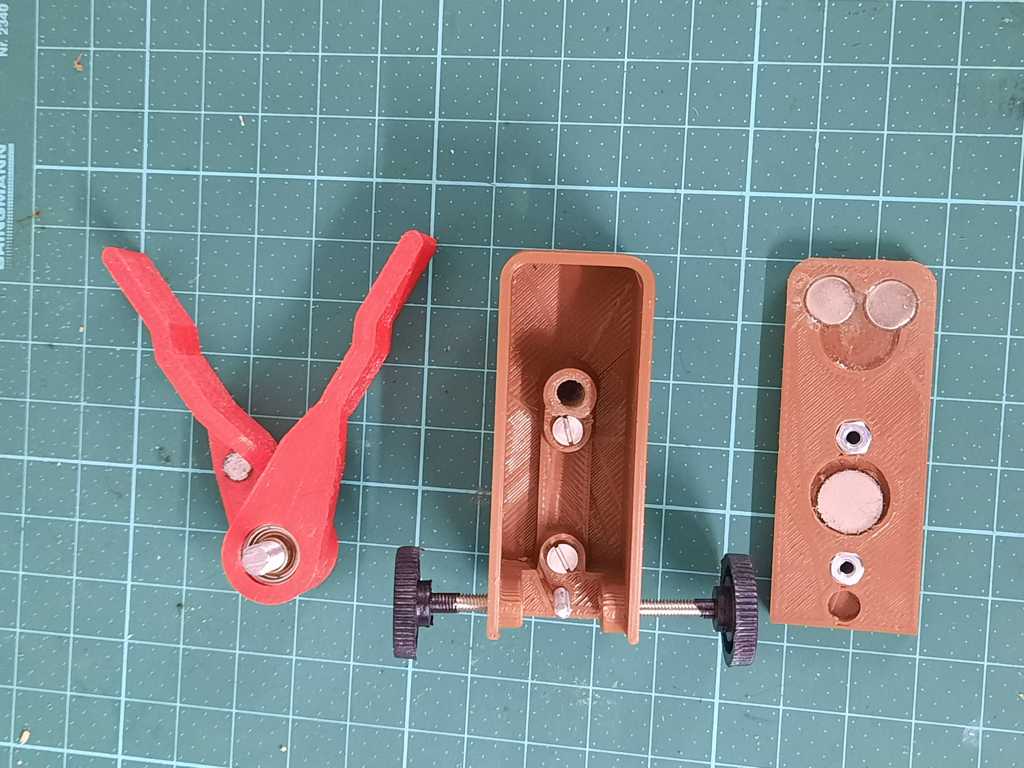

Man druckt sich alle Teile aus, in die vorgesehenen Vertiefungen bei denbeiden Morsepaddeln setzt man passende kleine Neodym-Magneten so ein,dass diese sich gegenseitig abstoßen !
Hiermit wird ausreichend Drucknach außen aufgebaut gegen den man dann tastet. In der Mitte vorne zwischen den Paddeln setzt man einen metallischenStift mit rund 2mm ein, ich habe eine Schraube von unten mit Gewindedurchgeschraubt.

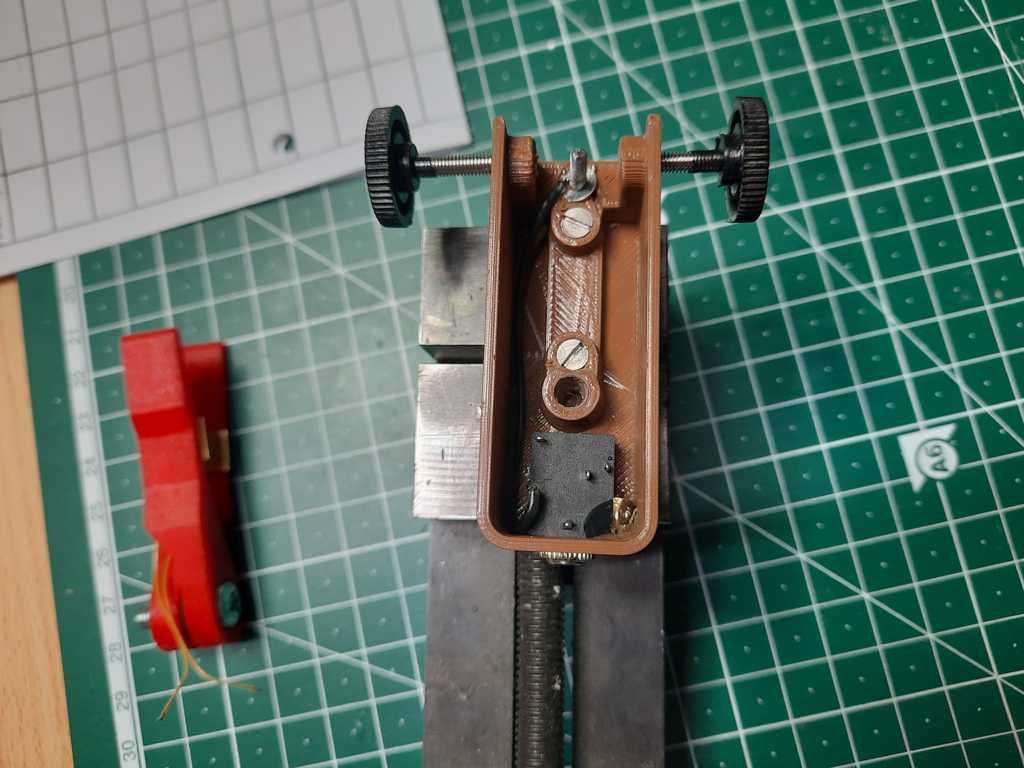

Als Kontaktflächen links und rechts an der Paddlearm-innenseite nimmt man einfach je ein dünnes Messingplättchen, klebtdies mit Sekundenkleber am Paddlearm fest und kann dann nach untenhinten weg je ein dünnes flexibles Kabel anlöten, welches den Kontaktals DIT . (z.B. linkes Paddle) und DAH _ (z.B. rechtes Paddle) herstellt.auch dieser Stift wird unten mit einem dünnen Kabel festgelötet und nachhinten im Gehäuse geführt wo eine 3,5mm Klinkenbuchse 3polig voninnen ins Gehäuse eingesetzt und festgeschraubt wird.
Dort steckt mandann außen den 3,5mm Klinkenstecker ein, der den vordersten Pin (dit)mit Masse verbindet. Der mittlere Klinkenanschluss (dah) wird dann auchmit Masse kurzgeschlossen zum Tasten.Damit die beiden Paddelarme leichtgängig laufen, setzt man in die vorge-sehenen Vertiefungen im Scharnier je ein kleines Kugellager ein.

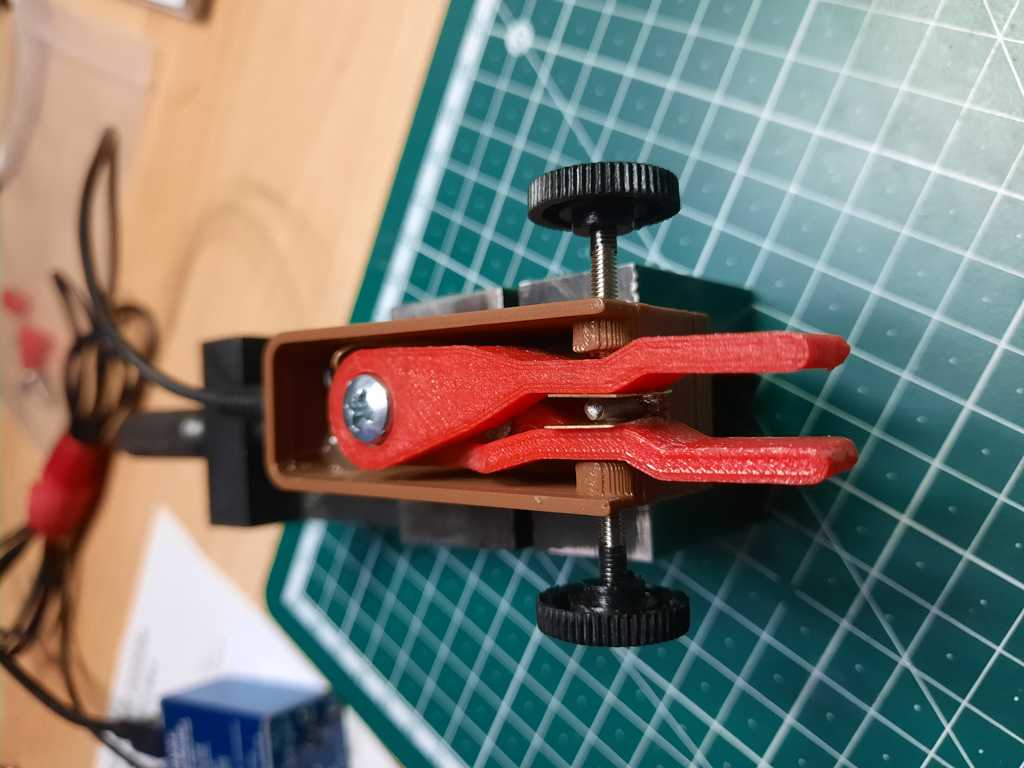

Genaue Größen und Bauteileliste siehe ist im Thingiverse-Projekt s.o.beschrieben. Zwischen die Kugellager habe ich noch ca. 1mm hohegesägte Rohrstücke quasi als Beilagscheiben zwischen die Kugellagerüber die Kreuzschlitzschraube geschoben, damit nichts am Kugellager schleift. Seitlich sollte man vorne durch das Gehäuse je eine einstellbareSchraube einschrauben. Ich habe hier zufällig noch zwei Rändelschraubenübrig gehabt - perfekt passten diese dort hinein und man kann damit denexakten Tastabstand einstellen. In den Boden eingelassen habe ich zusätzlich zu den vorgesehenen Ver-tiefungen noch 3 weitere Vertiefungen gesenkt und dort ebenfallskräftige kleine Neodym-Magnete in Tellerform eingesetzt. So kann man die Paddle-Taste einfach auf einen metallischen Untergrund setzen under bewegt sich keinen Millimeter mehr - perfekt auch für den Einsatzunterwegs !Im Internet bei z.B. Youtube findet man auch zahlreiche Bauanleitungenund Tutorials dazu.

Viel Spaß beim Bauen !
