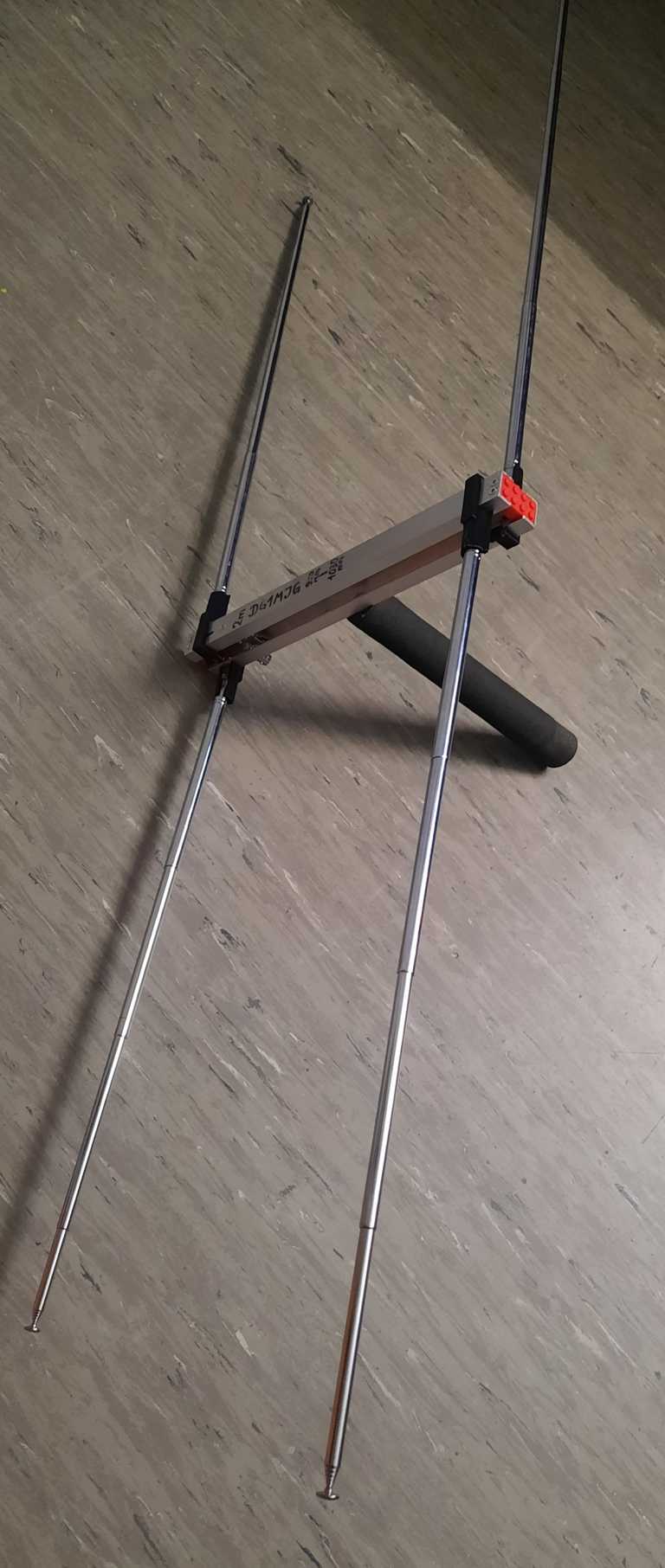

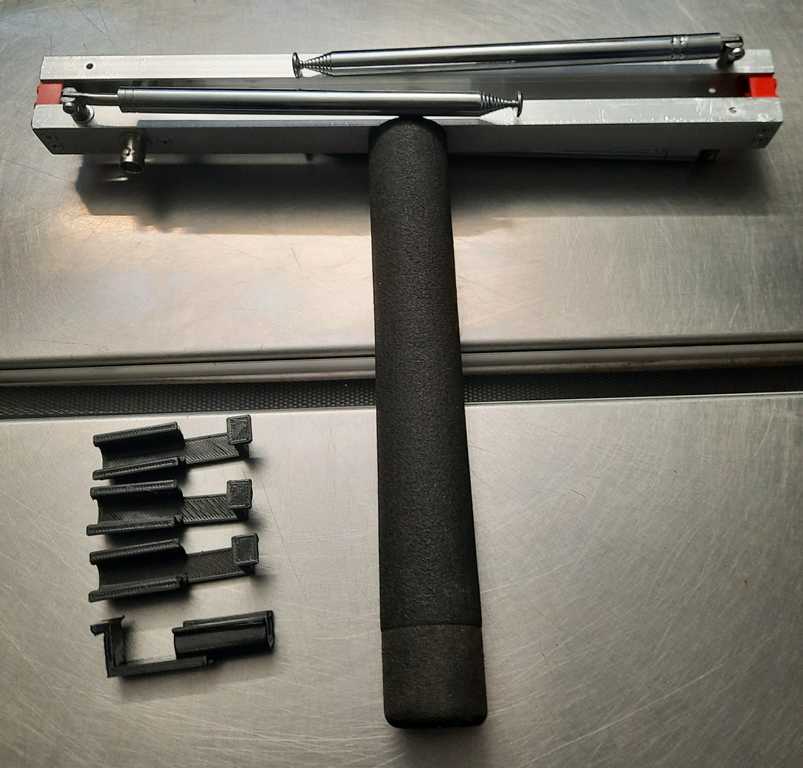

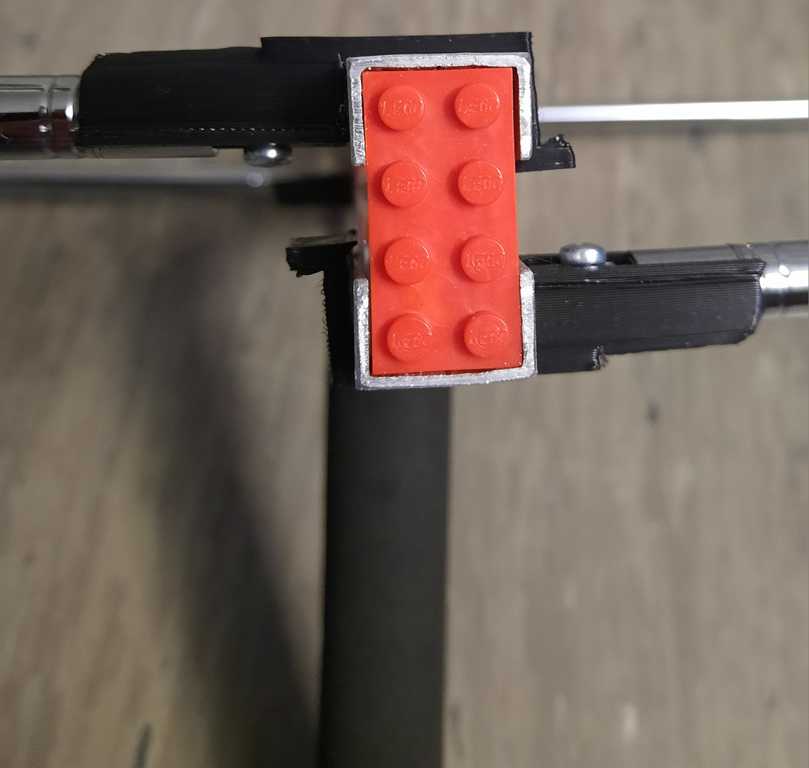

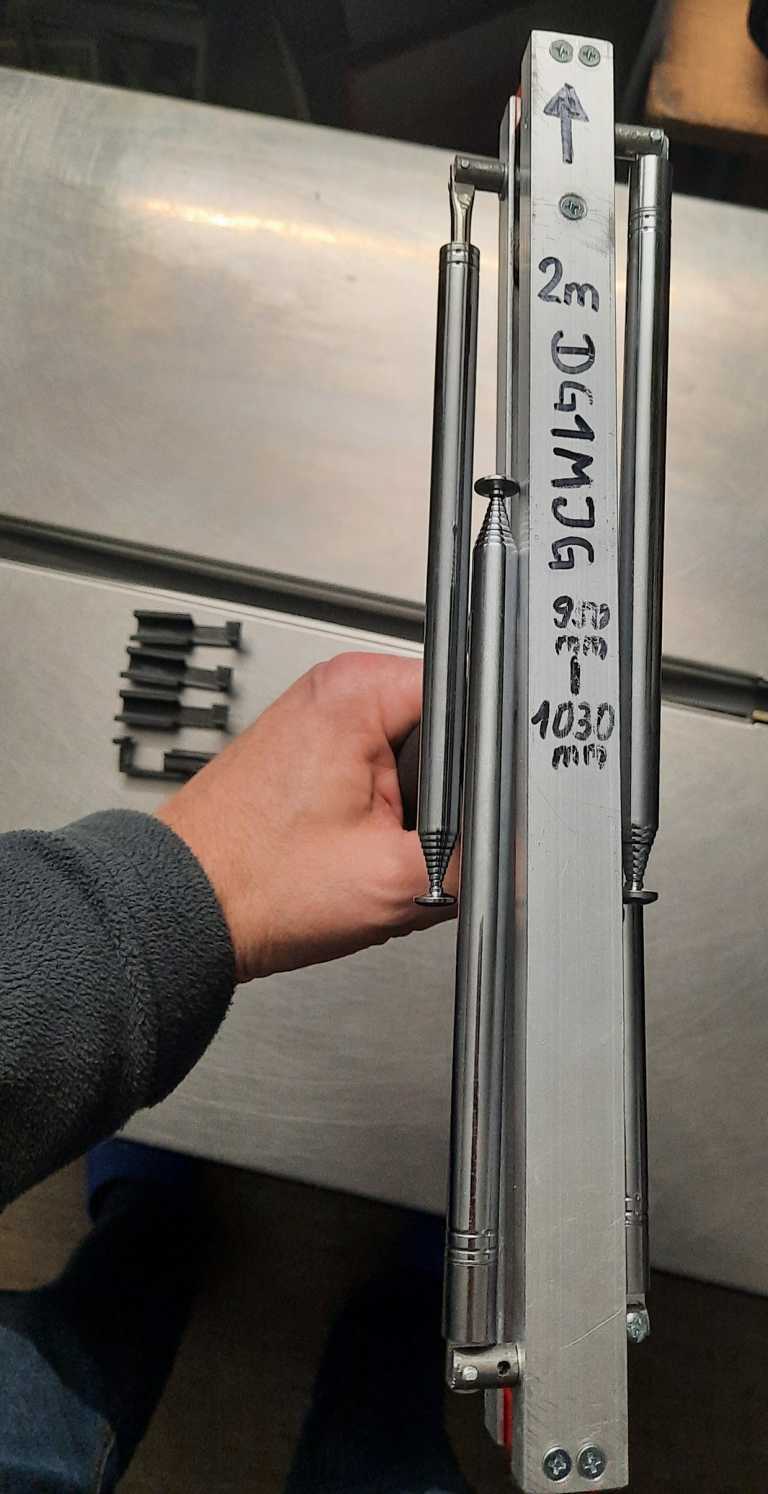

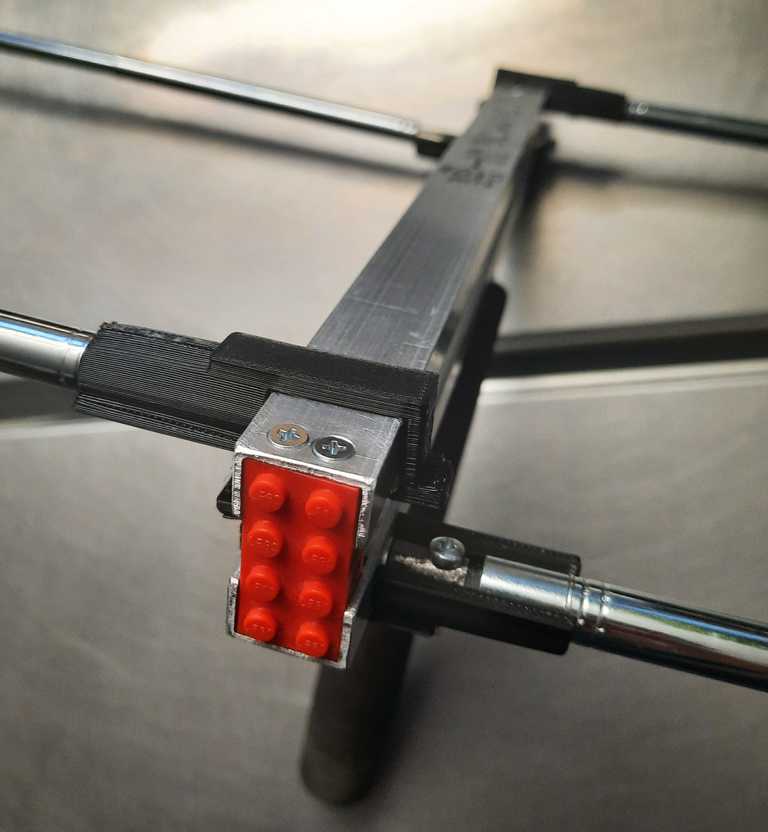

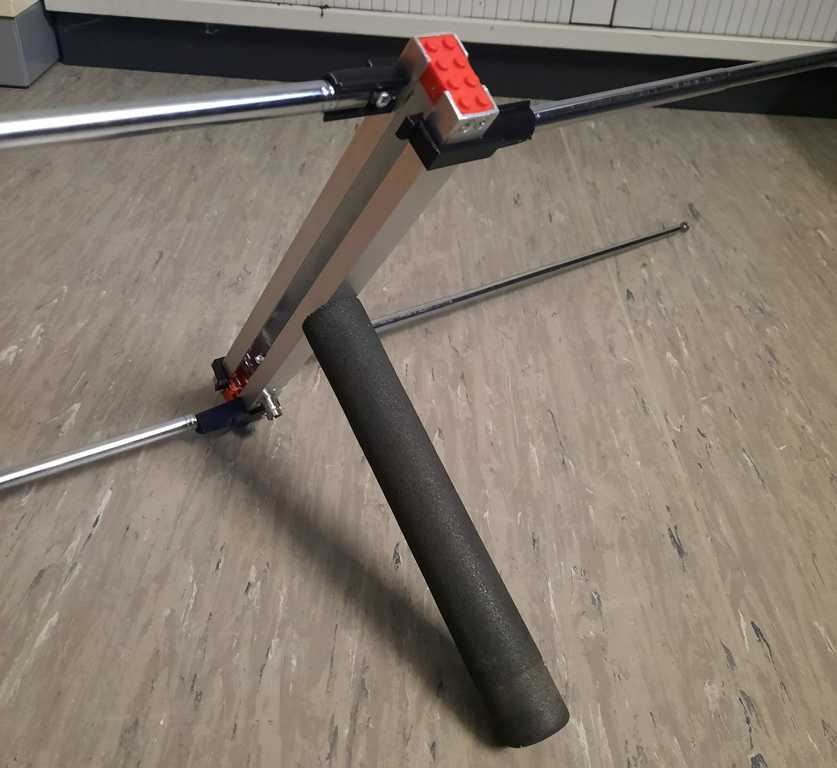

Peilantenne 2m 70cm HB9CV Da mir meine erste Peilantenne sehr unhandlich war, wollte ich mir eine zusammenklappbare Peilantenne für 2m und 70cm bauen und bin dabei auf die Bauanleitung von DG1DOW gestoßen: http://www.dl1dow.de/artikel/hb9cv/d_hb9cv_start.htm Die ursprüngliche Quelle dieser HB9CV-Peilantenne stammte von: Ulrich Graf, DK4SX; Werner Hegewald, DL2RD: Einfache HB9CV-Antenne für das 70-cm-Band. siehe Funkamateur 5/2001, S. 564 http://www.funkamateur.de Vielen Dank an DG1DOW für diese und weitere wertvolle Infos auf der Homepage ! Man besorge sich zum Aufbau aus dem Baumarkt das 19mm U-Profil für den Boom sowie zwei 2x4er LEGO-Bausteine als isolierende Abstandshalter (... sorry mein Sohn...ist für einen "guten Zweck"...), ein kleiner 30pF Trimmkondensator zum Abstimmen, eine BNC-Einbaubuchse und 4x Teleskopantennen mit Knickgelenk. Die genaue Bauanleitung mit Bauteileliste kann man sich einfach auf oben genannter Homepage herunterladen und nachbauen. Die Antenne lies sich sehr gut abstimmen. Zur Stabilisierung der ausgeklappten vier Teleskopantennen habe ich mirpassend dazu 3D-Druckteile entworfen, die ich dann einfach wie ein Clips darauf einraste was sehr gut hält und einfach zu entfernen ist. Die genaue auszuziehende Länge der Teleskope ist durch Markierung darauf vermerkt. Viel Spaß beim Nachbauen !       |
