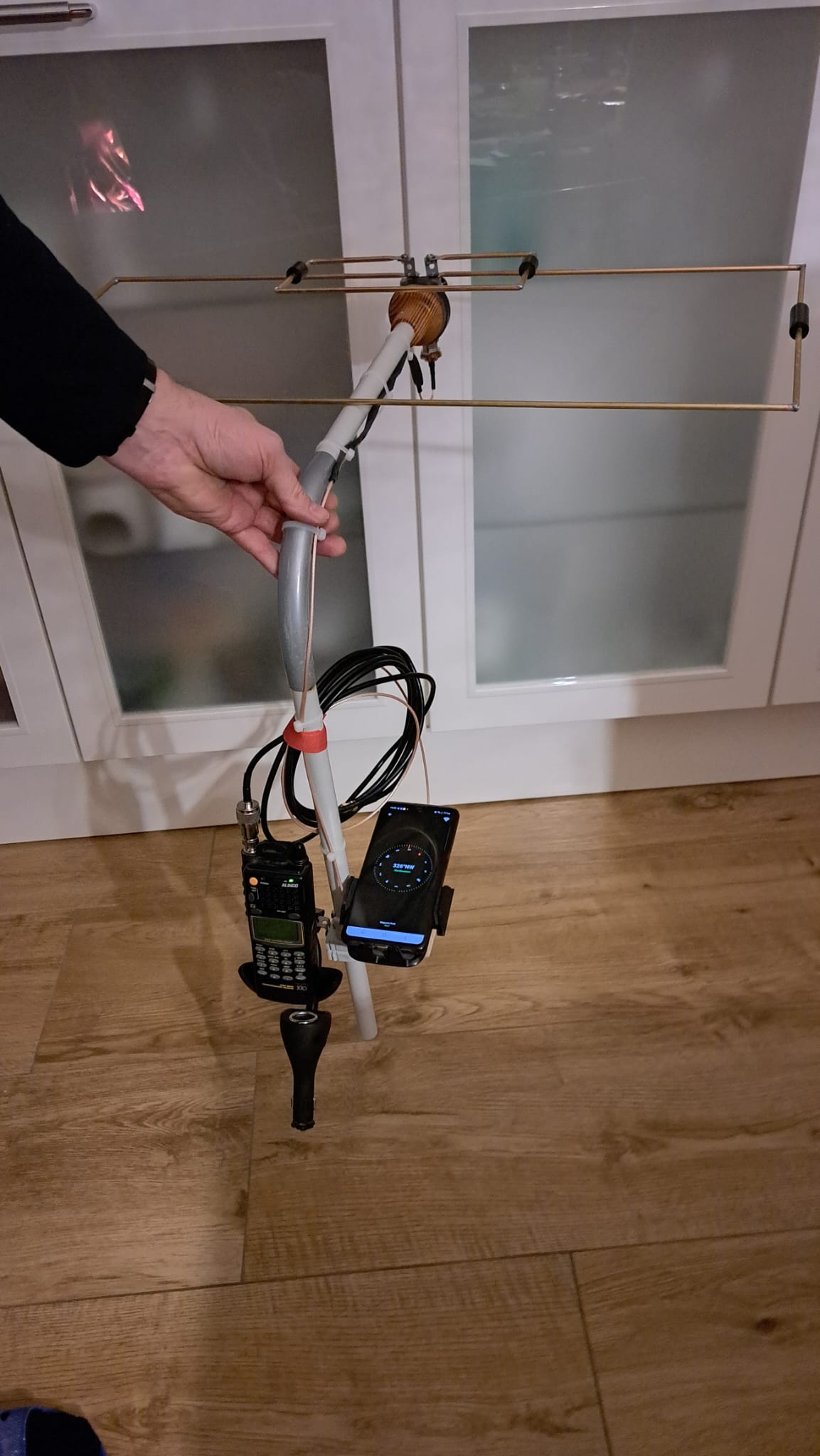

Peilantenne 2m 70cm Moxon Um auch mal bei einer Fuchsjagd mitmachen zu können, habe ich im Internet folgende Bauanleitung für eine Peilantenne für 2m und 70cm nach G6XN Les Moxon sog. MOXON-Antenne gefunden: https://www.youtube.com/watch?v=WlzDXbE-x5Y oder: https://www.youtube.com/watch?v=YVxoLn2rXCw http://on5au.be/content/a10/moxon/mox20.html (Beschreibungengl.) Mithilfe des Programms MoxGen.exe (Moxon Rectangle Generator) von https://ac6la.com/moxgen1.html kann man sich für jede Frequenz und Drahtstärke die entsprechenden Abmessungen zum Bau einer solchen Rahmenantenne mit Richtwirkung bauen.Ich habe einen Rahmen für 2m und einen für 70cm gebaut aus Ø5mm Messingrohrstücken, die ich einfach an den Ecken miteinander verlötet habe. Als Isolatoren zwischen dem B und D - Rohrstück habe ich ein Kunststoff-Rundstück (Vollmaterial) beidseitig so tief eingebohrt, bis der berechnete Abstand(Isolator) entstand, dann noch etwas eingeklebt - fertig. Die kleinere 70cm Antenne ist einfach um ein paar cm oberhalb mit gequetschtem und anschließend eingesägtem Rohrenden mittels Schraube über Lochblech oben aufgesetzt. Man könnte diese auch einfach abschrauben und hat dann entweder nur eine 2m oder nur eine 70cm Antenne oder wie hier beides in einem.Als PVC-Rohr habe ich handelsübliche 20mm Elektroinstallationsrohre aus dem Baumarkt verwendet die ich noch herumliegen hatte. Als 90° Winkelstück dient ein abgesägtes Teil aus einem alten Campingstuhl, was genau in diePVC-Rohre passt. Ganz vorne befinden sich aus ehemaligen Gardinenstangenhalterungen aus Holz runde ineinander drehbare Wandstücke in die ich eine große ca. M10 Kunststoffschraube mit Gewinde eingeschraubt habe. Die beiden Scheiben haften recht gut aneinander, man kann aber mit etwas Kraft die ganze vordere Mimik samt Antennen um 90° seitwärts schwenken und somit auf vertikal peilen, wenn das denn mal notwendig sein solte. Als Übergang vom 50Ohm Koaxkabel auf die Antennendipole dient ein bekanntes Adapterstück mit 2 Bananensteckern auf BNC-Buchse. ich habe einfach die beiden Bananenstecker mit Sechskant und Gewinde herausgedreht und dort hinein stattdessen zwei Schrauben eingedreht zur Befestigung der gequetschten und mittig eingesägten Dipolendstücke. Am Griff unten links und rechts noch mittels der passenden 20mm Klemmhalterung die quer durchs Rohr mit M5 verschraubt wurde befinden sich: links: Schnellhalterung für einen Empfänger (hier mein Alinco Wideband X10) und rechts mein Samsung Handy, welches exakt parallel zur Antenne ausgerichtet ist, auf dem ich dann eine App mit digitalem Kompass anzeigen lasse zur genauen Peilung. Die Schnellhalterungen kann man von unten mit der Feststellschraube fixieren oder ggf. nochmals neu ausrichten. Die ganze Peilantenne kann man entweder unten am Rohr selbst festhalten in die Luft über dem Kopf sozusagen oder man hält diese am 90° Winkel von oben fest zum Transportieren und kann dabei herunter auf den Kompass blicken. Um sie ortsfest zu machen steckt man sie einfach mit dem Rohr auf einen ca. Ø18mm Zapfen auf ein Stativ.Nach dem Aufbau der Antenne habe ich diese mit meinem miniVNA F2 gleich mal in den Bändern 2m und 70cm durchgemessen und mit diesem Aufbau ein SWR von unter 1:1,2 erhalten über eine große Bandbreite. Auch in den höheren Frequenzen von weit über 450Mhz ist das SWR immer noch weit unter 1:2. Eine tolle und vor allem sehr einfach aufzubauende Antenne mit hervorragender Richtwirkung. Viel Spaß beim Nachbau !     |
