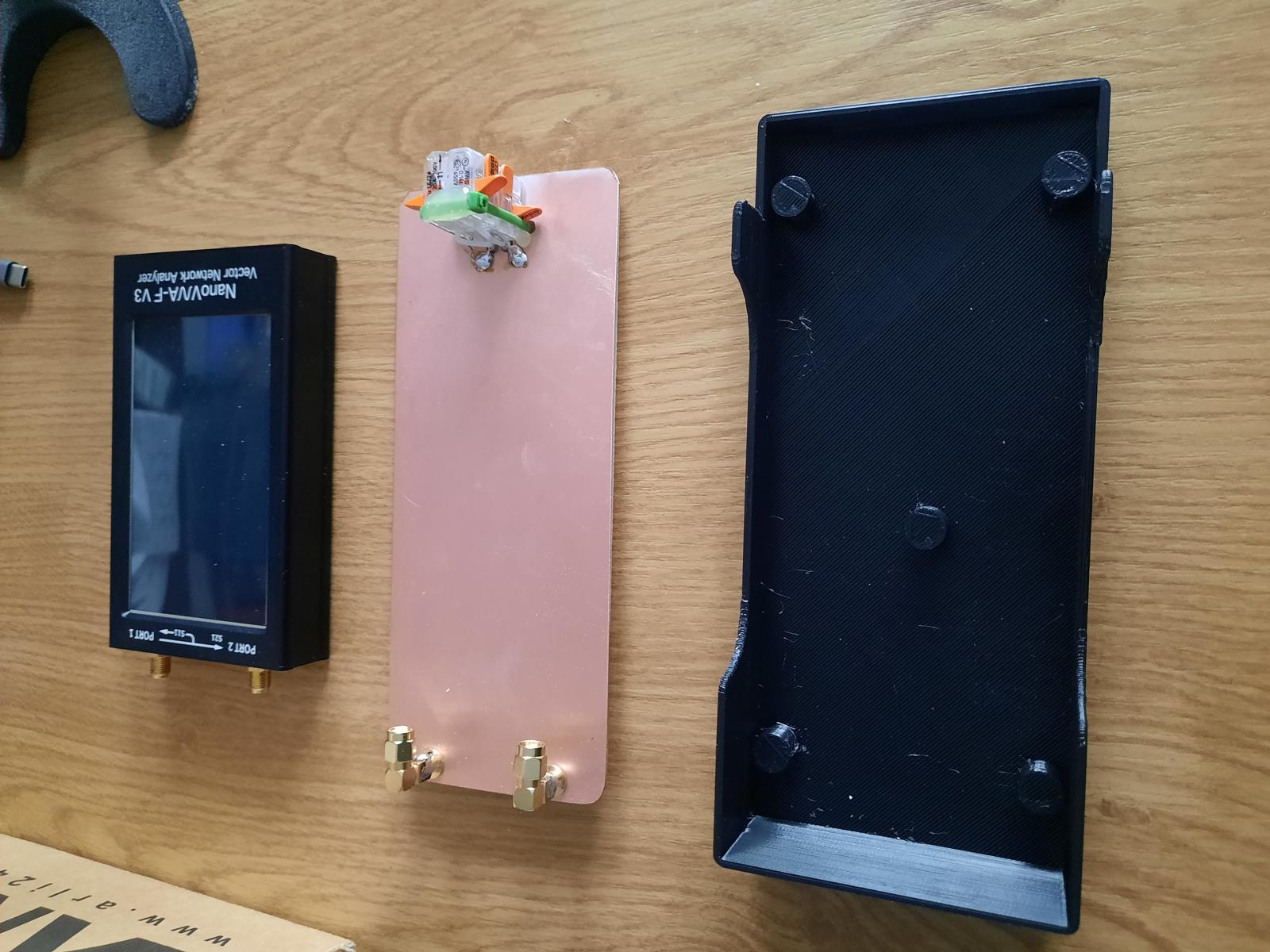

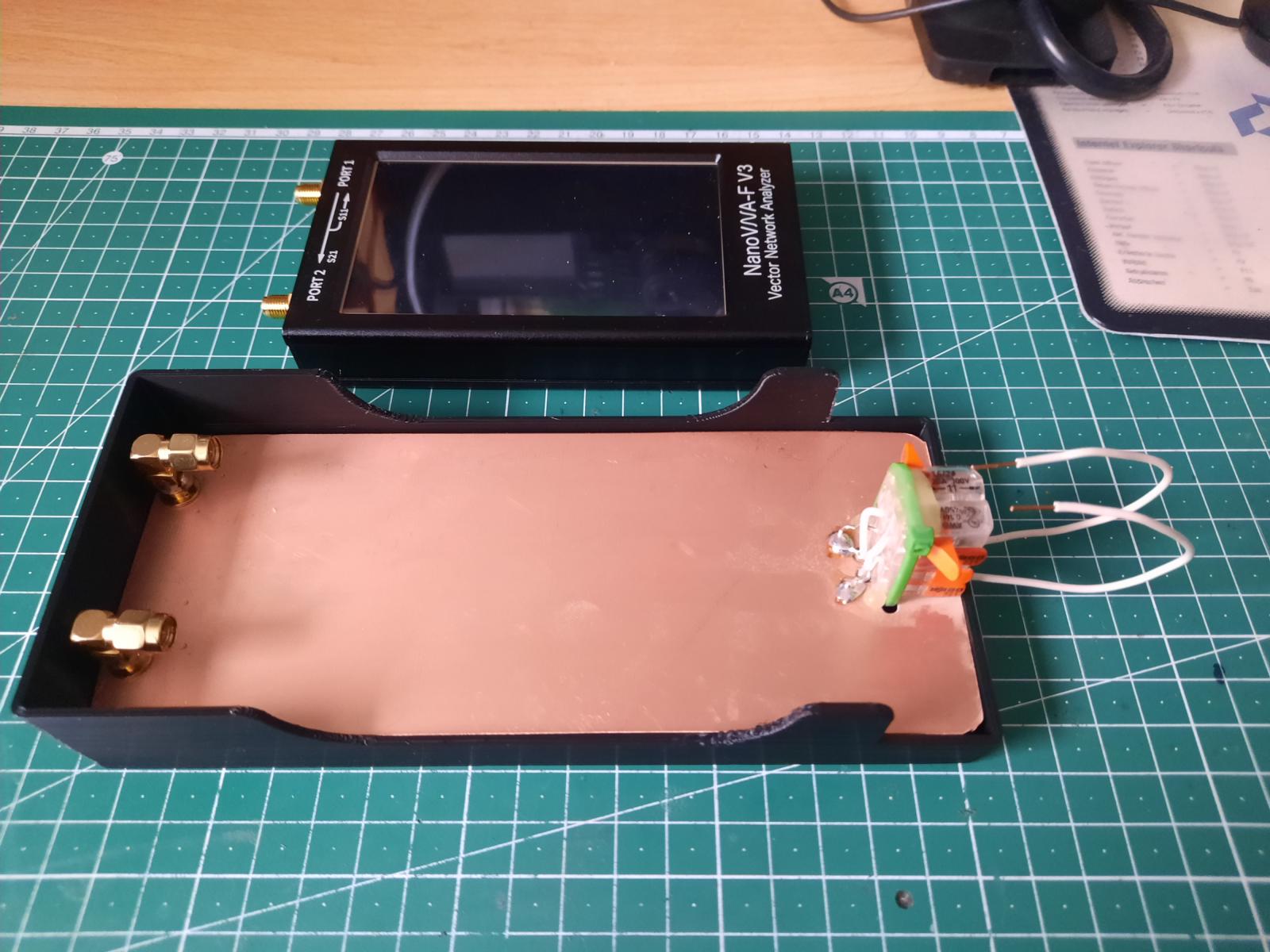

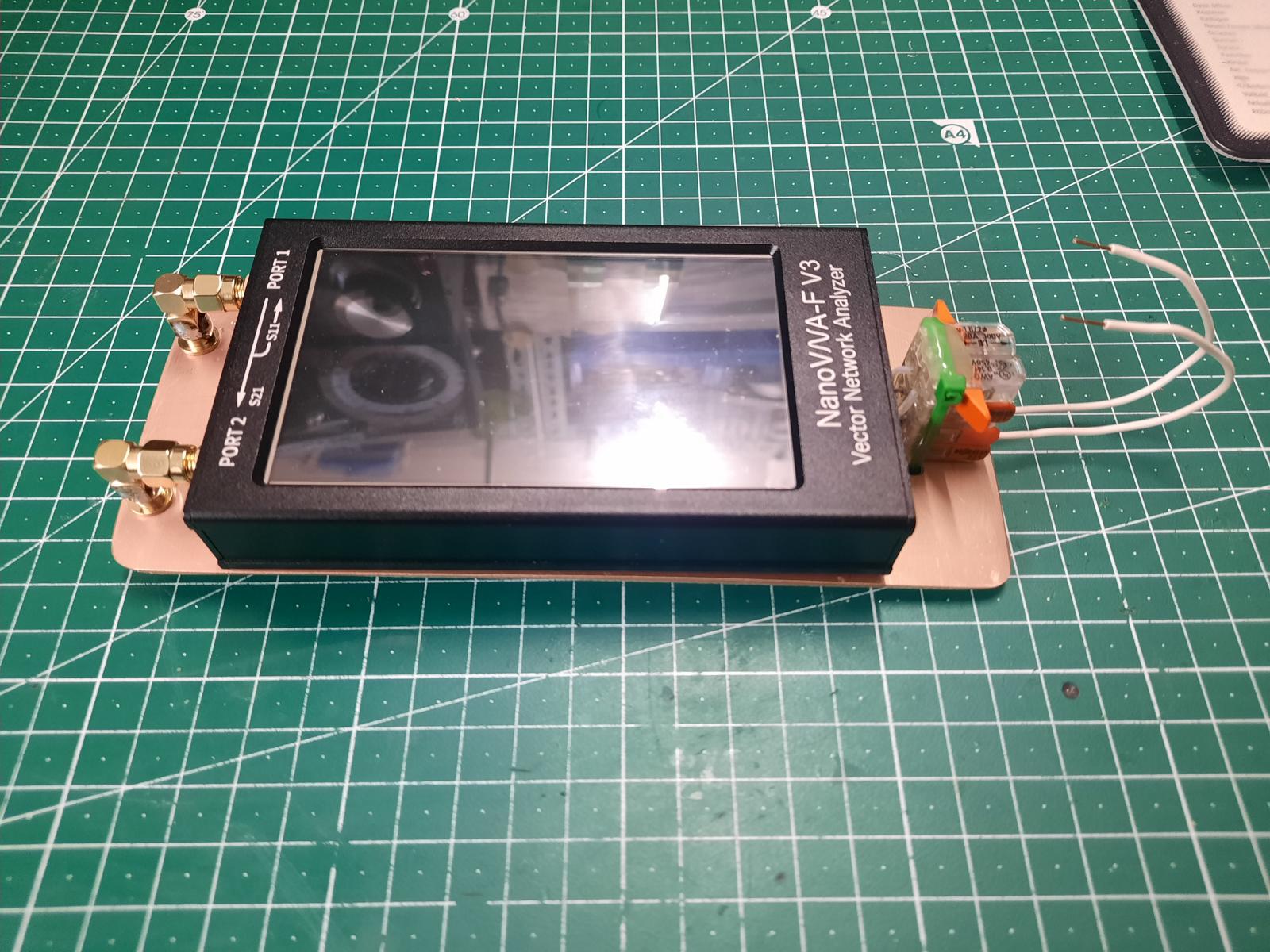

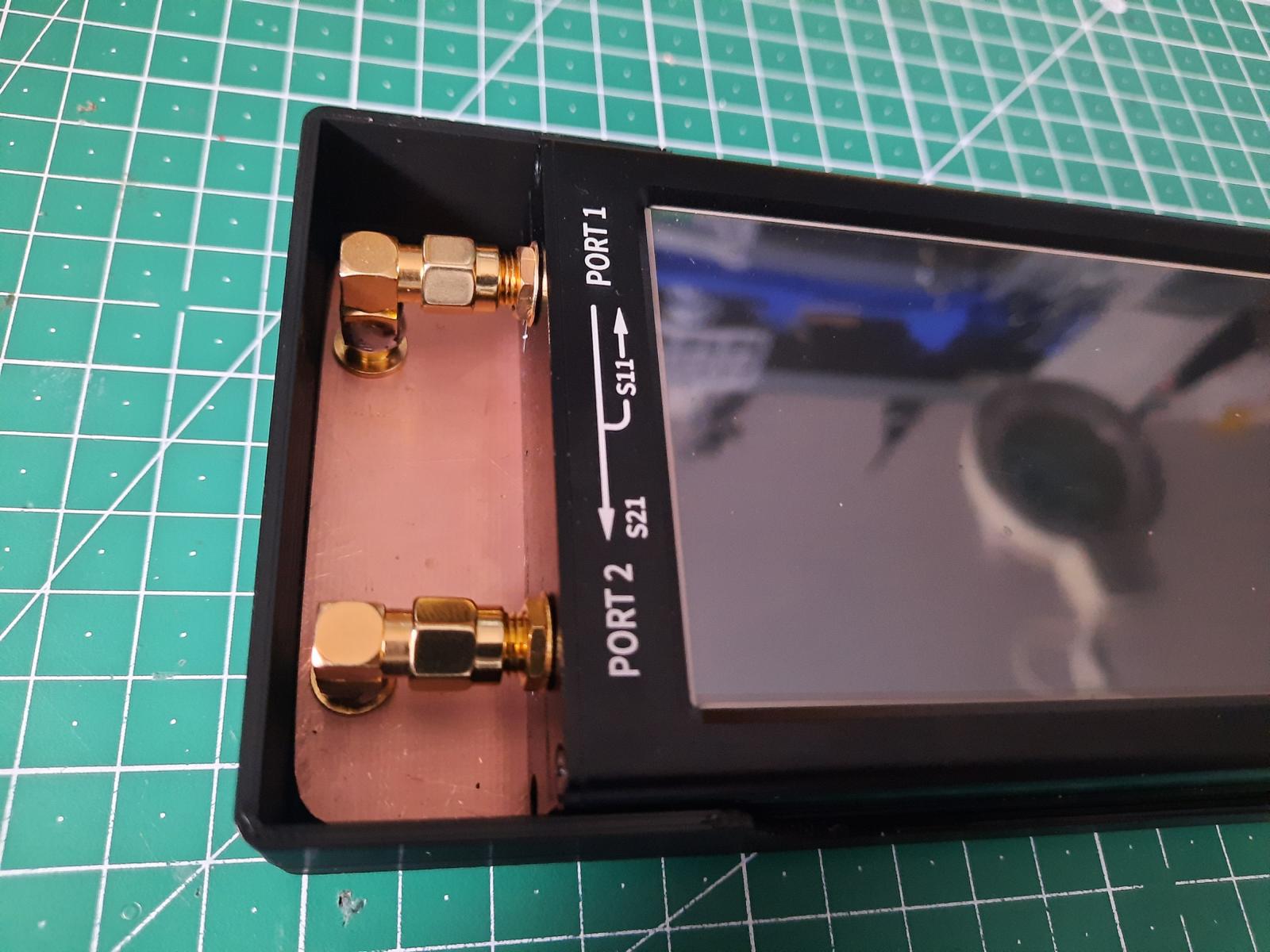

Um schnell mal mit dem beliebten NanoVNA diverse Ringkerne zu testen und direkt den AL-Wert anzeigen zu lassen habe ich gem. DK3SS diesen nachgebaut und in ein 3D-Druckgehäuse gesetzt. Den NanoVNA kann man durch Abschrauben der beiden SMA-Anschlüsse leicht wieder entfernen. Die beiden Drähte einfach durch den zu prüfenden Ringkern schieben und oben mit den weiden WAGO-Klemmen festklemmen. Die Koax-Verbindungsleitungen verlaufen unterhalb der Kupfer-Leiterplatte. Links habe ich aufgrund der Höhe einen Durchloch-SMA-femal-Verbinder mit einem 90° RP-SMA zusammengesteckt und die Masse rundum verlötet. Alles schön mit der Masse der Platine verbunden sollte das HF-mäßig gut passen. Weitere Infos zum genauen Aufbau auf der Seite von DK3SS.
