Teleskop - Dipol



Im Januar 2024 bauten zeitgleich Herbert DG2MMB und ich eine neue transportable Dipolantenne auf.

Zutaten:
- 2 x 5,60m Teleskopstrahler mit M10-Gewinde. Die Strahler gibt es aus Fernost
- Dipol-Mittelteil gekauft oder wie hier selbstgebaut Dipolmittelteil gekauft
Durch zwei kleine Edelstahl-U-Bügel kann man die beiden Strahlerhälften in 3 Positionen
horizontal, ca. 15° und ca. 45° einstellen. Ein Gammamatsch ist vorgesehen brachte aber
bei ersten Messungen keine Verbesserungen (U-Bügel mit 4mm Bananensteckern steckbar)
- 2 x 80m Verlängerungsspulen- Selbstgewickelt
- Abspannungen

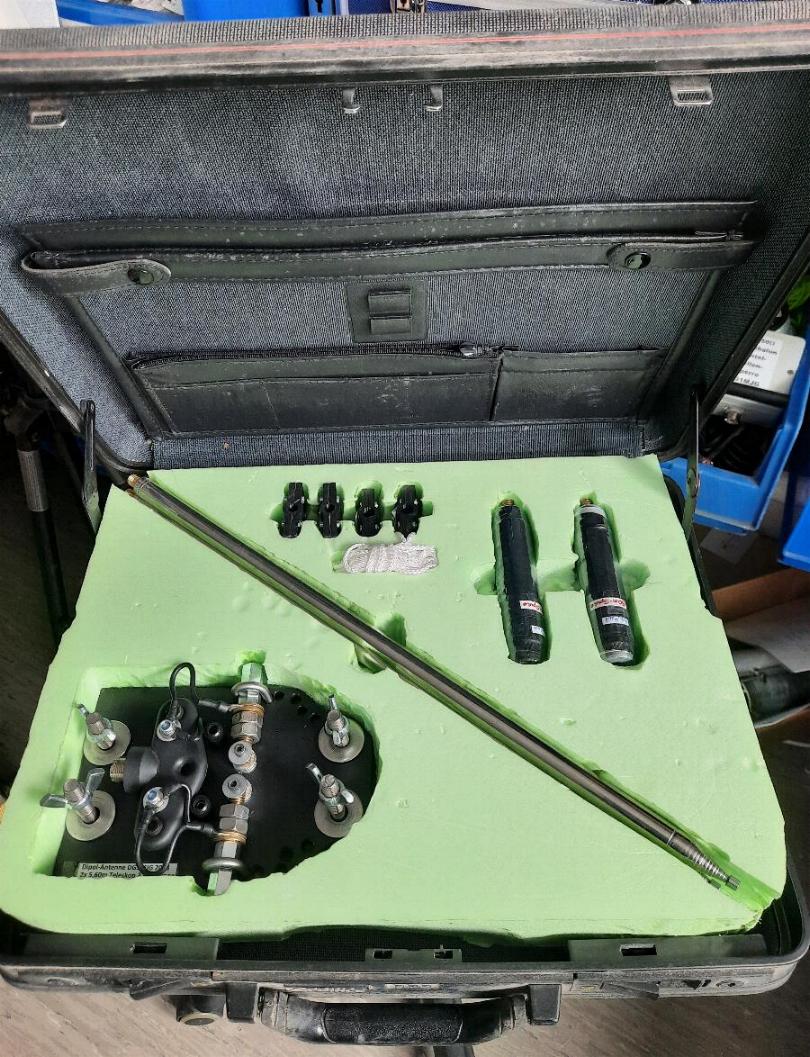

- Transportkoffer (aus dem 3er Set von Pollin)

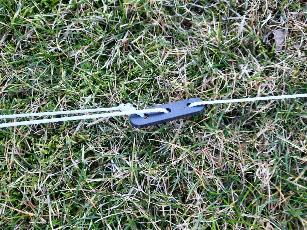

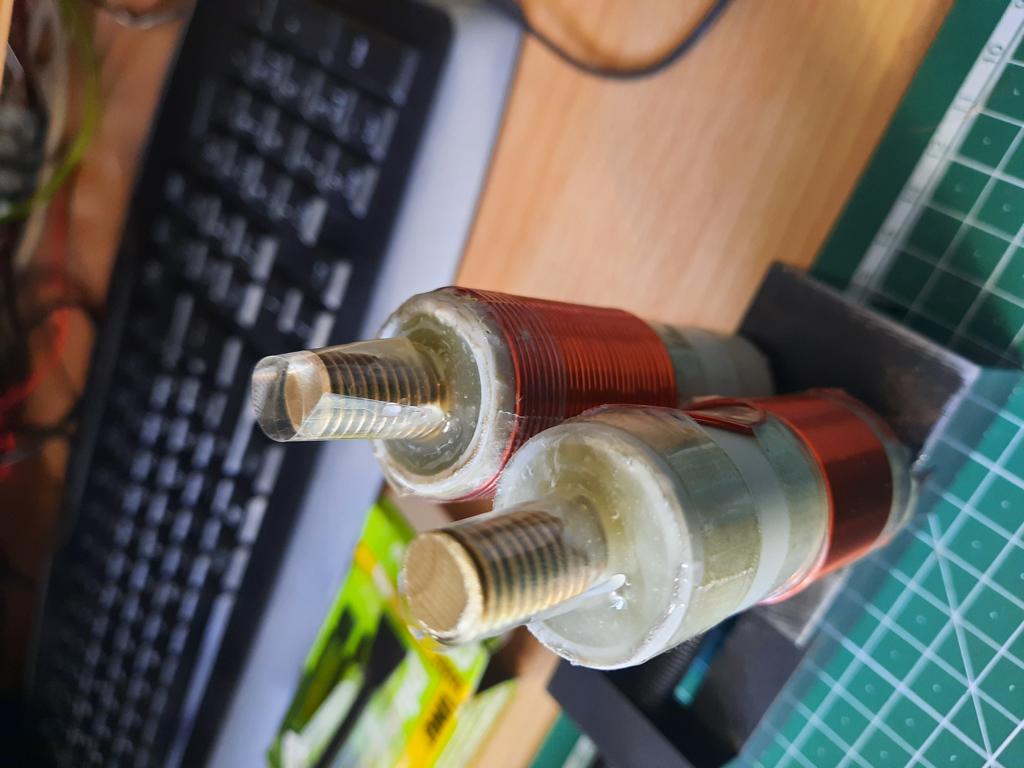

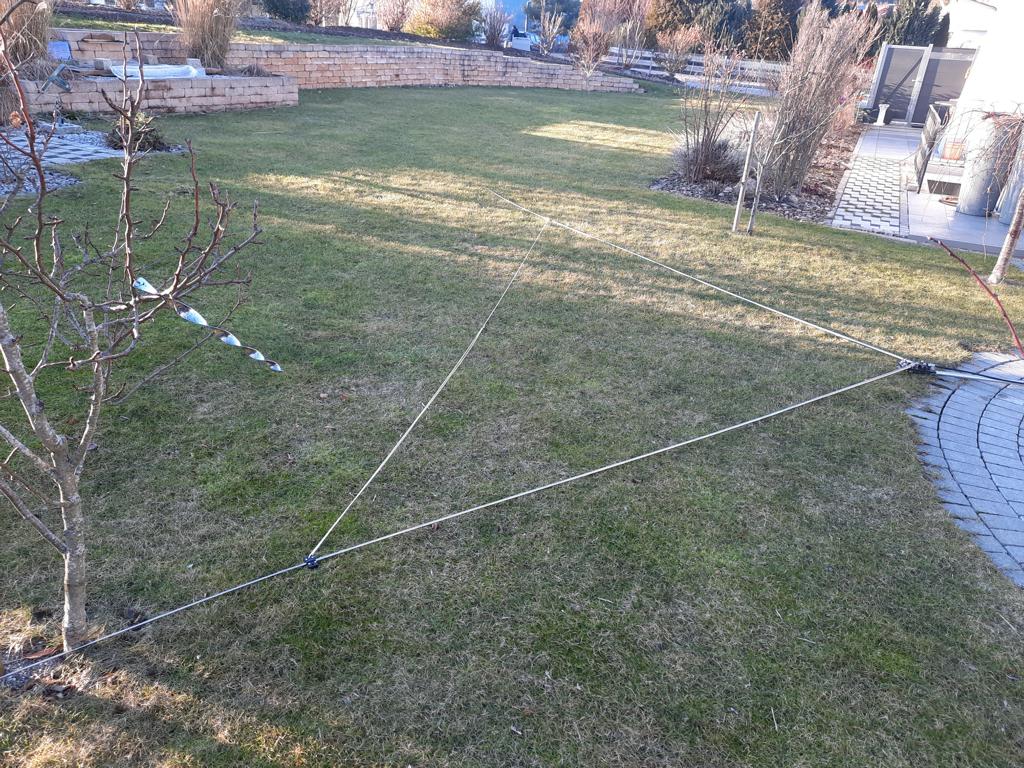

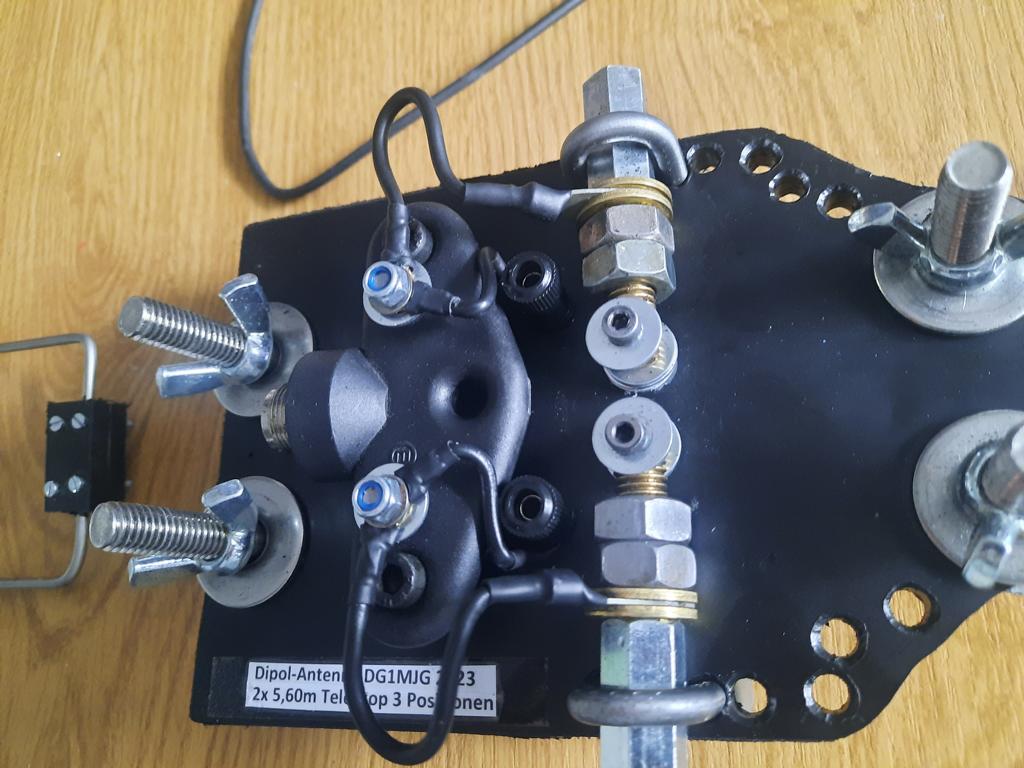

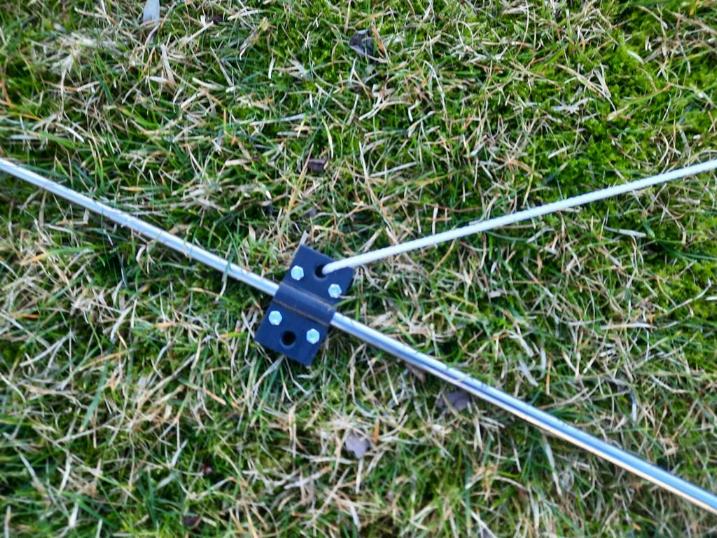

Um die beiden Dipol-Teleskopstrahler am Mittelteil zu befestigen habe ich zwei 6-kant M10-Innengewindehülsen über kurze M10er Messing-Gewindestangenstücke drehbar auf die 20mm isolierenden Kunststoffplatte befestigt. Eine Seite wird verbunden mit dem Innenleiter, die andere Dipolseite mit der Masse. Zur Einspeisung unten eine SO-239 PL-Buchse montiert. Rückseitig gehen zwei U-Bügel durch die Platte und daran lässt sich die Platte mit dem Mittelteil senkrecht an einem Mast 30-50mm befestigen.Durch links und rechts jeweils 6x Bohrungen kann man die beiden Dipolhälften in drei verschiedene Positionen fixieren: horizontal, 30° in V-Form und 60° in V-Form (nach oben). Die beiden selbst gewickelten und abgestimmten 80m-Spulen besitzen auf einer Seite auch ein M10-Außengewinde und auf der anderen Seite ein M10-Innengewinde. Zur Stabilisierung habe diese Innenteile 3D-gedruckt und in den Spulenkörper mit 2K-Kleber eingegossen - hält bombig. Damit die beiden ausgezogenen Dipolpeitschen nicht zu stark herunterhängen durch das Eigengewicht, habe ich zur Absicherung noch ein Seil mit längenverstellbarem 3-Loch-Halter versehen als Abspannung. Die beiden 3D-Endadapter werden dazu einfach über die letzten dünneren Teleskopelemente soweit  zum Zentrum geschoben, bis diese aufgrund des innen abgesetzten Durchmessers hängenbleiben. Somit ist über die gesamte Dipollänge eine fast gleichmäßige gerade Antennenform erreichbar. Durch Zusammenschieben diverser Teleskopelemente lässt sich die Stehwelle auf allen Bänder von 70cm bis 40m und inkl. Spulen sogar bis 80m bis auf 1:1,5 abstimmen. Mehrere Versuche mit einem Gamma-Match-Bügel (vom Innenleiter zuir Masse direkt an der Einspeisung) brachte erst einmal keine merkliche Verbesserung.Alles in einen alten Koffer mit Styrodur-Einsatz zugeschnitten darauf eingesetzt ist diese mobile Antenne schnell einsatzbereit. In Kombination mit einem stabilen Stativ am Boden inkl. Bodenanker bestens für den Mobileinsatz geeignet.

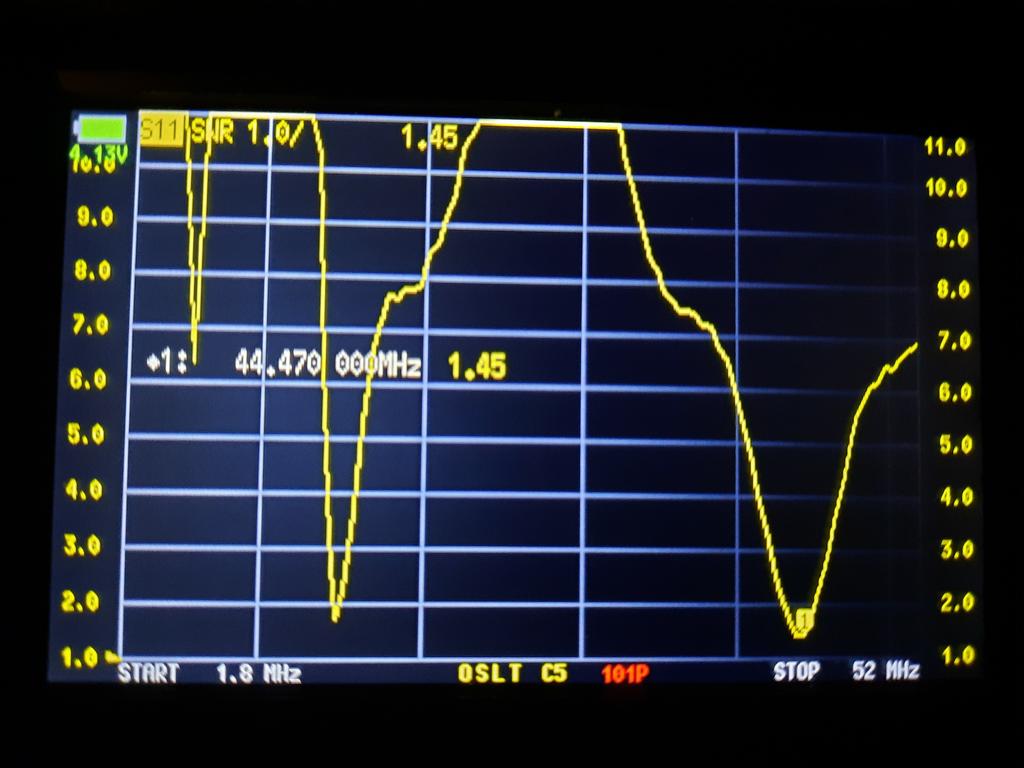

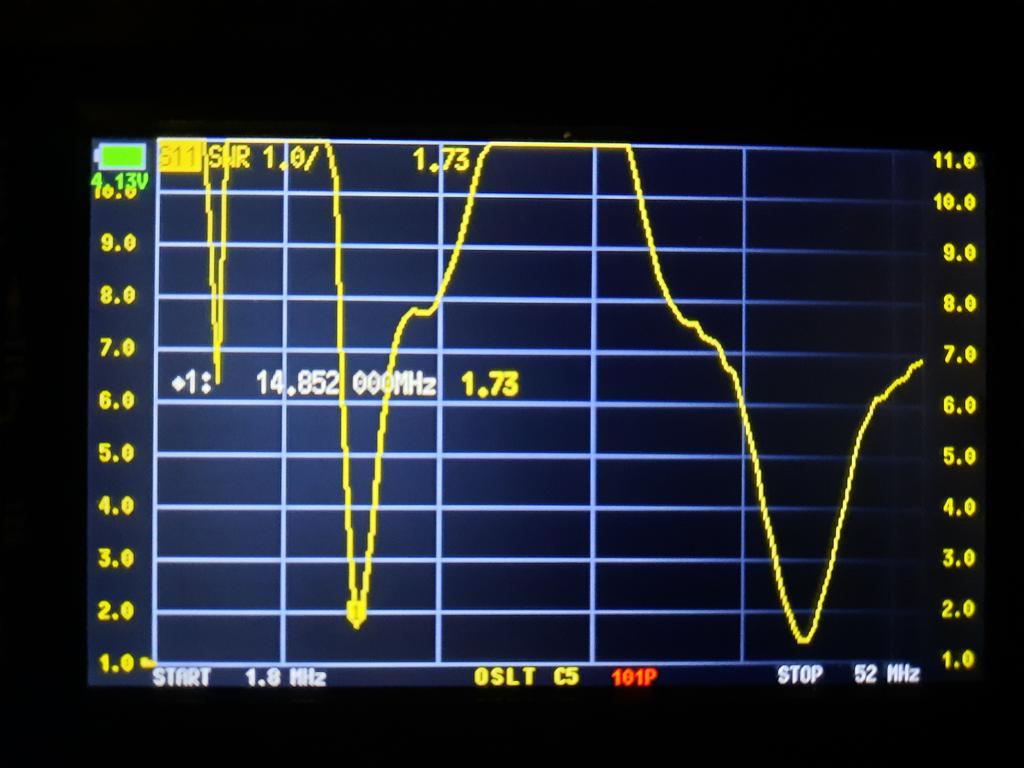

Fazit:
Diese schnell aufzubauende und sehr kompakte, transportable Antenne kann im
Bereich 70cm (ganz zusammengeschoben), 2m, 6m, 10-40m und bei eingeschraubten
80m-Spulen auch im 80m-Band betrieben werden. Auf ein stabiles Stativ gesetzt und
ein paar Meter hochgeschoben ist diese eine tolle Antenne für den Außeneinsatz.
Durch das kompakte Packmaß von rd. 50cm lässt sich alles gut in einen Koffer platzieren
und ist innerhalb weniger Minuten aufgebaut und einsatzbereit.

Viel Spaß beim Nachbauen und viele QSO's !
